КАТАЛОГ » Приборы отопления » Тёплый пол водяной » 18611 Теплораспределительные пластины (алюминий) 880 х 195 х 0,45 мм , 50-200 Вт/м2139





Теплораспределительная пластина

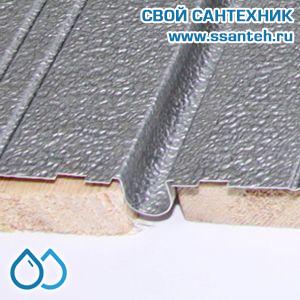

изготовлена из алюминия, имеет омега-образный профиль, позволяющий плотно охватить поверхность труб D 16-18 мм, распределяя 95% теплового потока, а также специальные рёбра жесткости (по три с каждой стороны) для усиления конструкции и компенсации теплового расширения.

ПРИМЕНЕНИЕ

Теплораспределительные пластины предназначены для монтажа легких водяных теплых полов сухим способом (без бетонных стяжек) для:
- деревянного домостроения;
- при реконструкциях;
- при ограниченной высоте помещения;
- для временных помещений;
- в зданиях и сооружениях, где невозможно установить бетонную стяжку.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ

- При монтаже деревянной системы, в качестве опорного слоя используются доски, фанера, дсп, ЦСП, ГКЛ, ГВЛВ и др. материалы (возможно обрезки). Влажность древесины должна быть небольшой. Общая толщина доски <=20 мм.
- При монтаже полистирольной системы теплораспределительные пластины укладываются на пенополистирольные плиты, можно использовать теплоизоляционные плиты из полистирольного (плотность не менее 30кг/м3). Для этого с помощью специального термоножа в пенопласте вырезается канавка, в которую и укладываются теплораспределительные пластины.

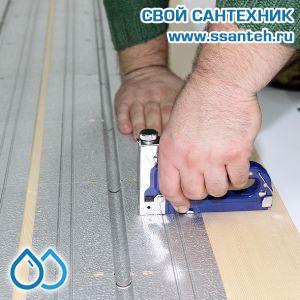

- Закрепить пластины на деревянных направляющих можно как саморезами по дереву, так и с помощью обычного строительного степлера - алюминиевый сплав это позволяет.

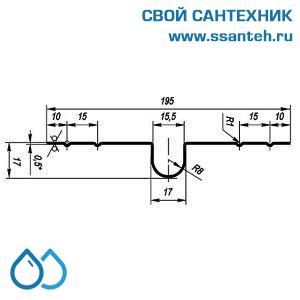

- Щирина пластины 195 мм - идеально подходит для шага укладки 200 мм (ровно ложится на две доски толщиной 20 мм и шириной 100 мм, при
этом, между пластинами остается небольшой зазор для теплового расширения).
- Для удобства монтажа на пластинах имеются сегментарные насечки для излома, позволяющие легко поделить изделие на 4 части по 220 мм без
использования инструментов. Укладывать трубы и пластины проще всего
«змейкой» шаг укладки 200-250 мм.
- Упаковка из 40 пластин соответствует площади монтажа 8-10 м2 (покрытие 80% площади).
